電阻元器件供應鏈-冠發科技今天為大家講講插件電阻的封裝有哪些要求?插件電阻的封裝要求。插件電阻的封裝要求主要涉及其外觀尺寸、結構、引腳布局、焊盤形狀等多個方面，這些要求旨在確保電阻器能夠正確地安裝在電路板上，并保持良好的電氣性能和機械穩定性。以下是對插件電阻封裝要求的詳細歸納：

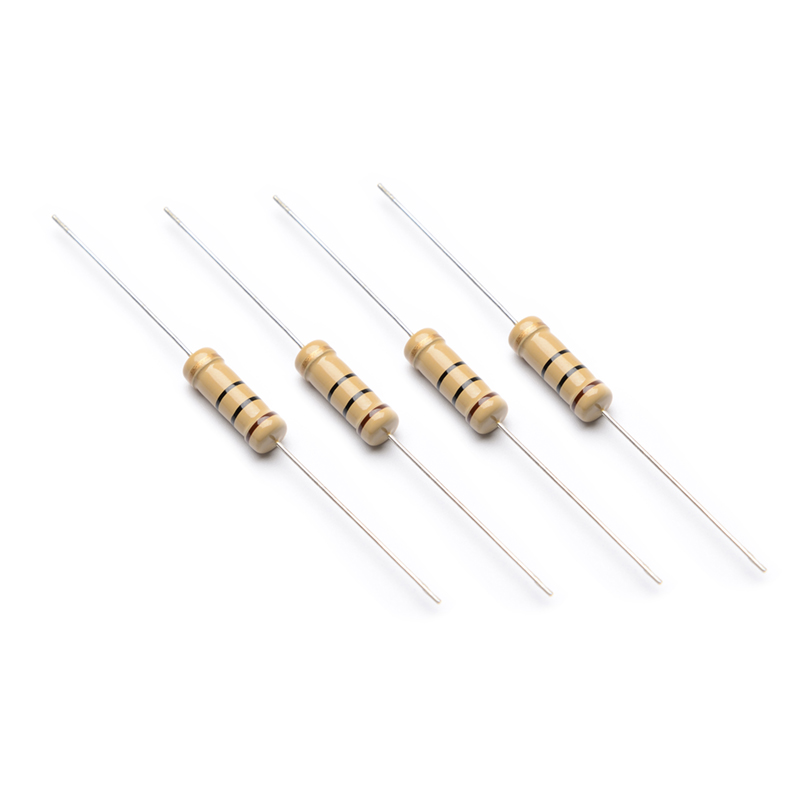

　　插件電阻的封裝要求

　　一、尺寸要求

　　插件電阻的尺寸應符合插入電路板的要求，一般采用直徑和長度兩個尺寸進行描述。

　　常見的直徑尺寸有2.5mm、3.2mm、5.0mm、7.0mm等，長度尺寸一般為6.0mm、9.5mm、12.5mm、15.0mm等。

　　具體尺寸應根據實際需求確定，以確保電阻器能夠緊密、穩定地安裝在電路板上。

　　二、引腳布局要求

　　插件電阻的引腳布局應符合標準規定，在同一行或同一列上的引腳應間距均勻。

　　引腳布局應能夠與插座或插針良好匹配，以確保插入穩固、可靠。

　　常見的引腳布局有單行直插、雙行直插、倒插和多行直插等形式，具體選擇應根據電路板設計和電阻器類型而定。

　　三、引腳形狀要求

　　插件電阻的引腳一般采用圓柱形狀，直徑和長度需要根據實際需求進行確定。

　　引腳的形狀應保證插入電路板的穩固性和可靠性，一般采用彎腳、直腳、U形腳等形式。

　　引腳的末端應平整、光滑，無毛刺和損傷，以確保良好的電氣連接。

　　四、焊盤形狀要求

　　插件電阻的焊盤形狀應符合標準要求，以便于與焊盤或焊接點進行可靠連接。

　　常見的焊盤形狀有圓形、方形、橢圓形等，需要根據實際焊接要求進行選擇。

　　焊盤的大小和位置應確保電阻器能夠正確、穩定地焊接在電路板上，同時避免與其他元件產生干涉。

　　五、其他要求

　　插件電阻的封裝材料應具有良好的絕緣性能和耐熱性能，以確保電阻器在長時間工作過程中保持穩定性和可靠性。

　　封裝過程中應嚴格控制質量，確保電阻器的引腳、焊盤等關鍵部位無損傷、無污染。

　　對于特殊應用場景下的插件電阻，如高溫、高濕、強磁場等環境，其封裝要求可能更加嚴格，需要采用特殊的封裝材料和工藝。

　　綜上所述，插件電阻的封裝要求涉及多個方面，這些要求旨在確保電阻器能夠正確、穩定地安裝在電路板上，并保持良好的電氣性能和機械穩定性。在實際應用中，應根據具體需求和場景選擇合適的封裝形式和規格。
