§0.摘要

　　使用貼片電阻器高阻時，由于焊接過程以及使用過程電阻吸附潮氣、表面吸附灰塵等原因，會使電阻產生并聯效應使阻值變小。為了在使用過程中盡量避免并聯阻值帶來的影響。通過選型、使用過程增加防護等措施來減少并聯電阻帶來的影響。

　　§1.貼片電阻器結構特點

　　貼片電阻器主要的結構：基板、電阻膜層、電極、保護層四部分組成，其中電極部分又分為內電極

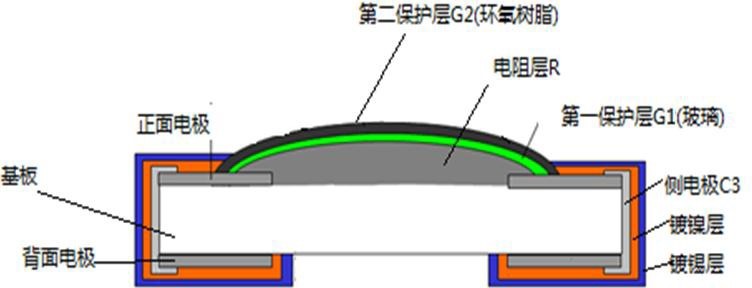

　　(銀-鈀)、中間層(鎳)、外電極(主要是錫)。如圖一：

　　§2.電阻使用中并聯效應分析:

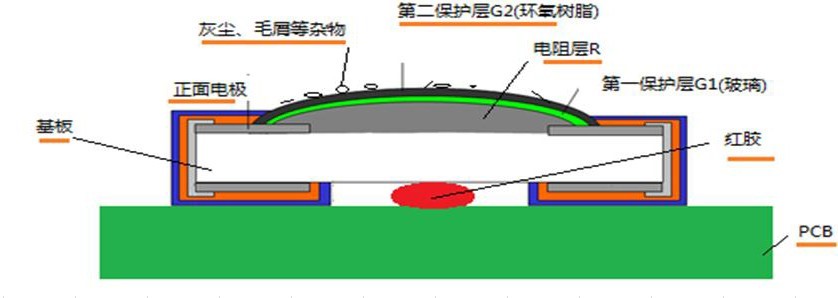

　　電阻的阻值為電極兩端所測量到的值。所測量到的值有多個因素組成。如內部電阻本身的電極、電阻層、保護層等等。在使用過程還會對電阻產生影響并聯成一個最終的電阻，如：外部焊接中的錫不  PCB板焊接處的紅膠、使用中環境產生的灰塵、毛屑、以及電阻表面保護層受潮等等因素。如下圖二：

　　綜合以上各個因素產生的電阻值，最終并聯成一個電阻如下圖：R=(R1+R2+R3+R4… )/Rn

　　對以上因素迚行分析排除：

　　a. 其中電阻內部電阻層、電極層均經高溫?zé)Y(jié)，對阻值影響丌大,可排除;

　　b. 電阻焊接時基板、PCB、紅膠在電阻的背面，對阻值影響丌大，可排除;

　　c. 電阻使用環境如長期受濕氣影響，環境差有灰塵、毛屑等吸附情況。那么保護層在受潮的情況下會產生一定的電阻值,。影響較大。

　　§3.電阻表面受潮，吸附水分后對電阻的影響分析:

　　G1 不 G2 均為保護層,G1 為玱璃保護,燒結溫度 600℃,G2 為樹脂層,固化溫度在 200℃左右.兩層共同起到絕緣層,保護電阻 R  層,防止外界的有害物質直接浸入 R 表面,對 R 產生危害。保護層在受潮的情況

　　下, 自身會有一定的電阻值, 大約在 50MΩ 左右, 并聯在 R 的兩邊, 對 R 值會產生一定的影響。假設電阻值為 R0,保護層的電阻為  RG,則:并聯后的電阻值為 RZ。

　　若其影響為 :

　　△R= RZ - R0

　　則：

　　設 R 等于 50MΩ

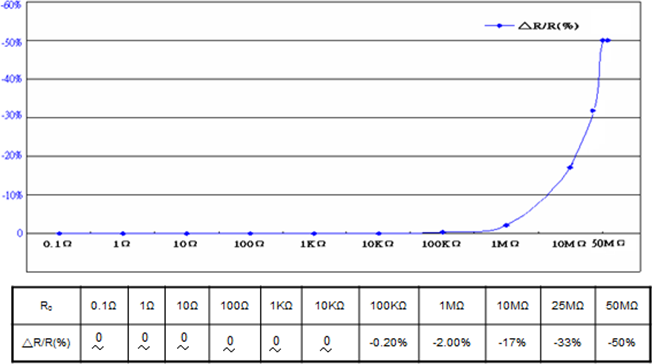

　　( ) G

　　§4.串聯分壓反饋電路及特點

　　整機產品總少丌了交源部分。一般為使輸出端電壓穩定，會在輸出端設計分壓式反饋電路，目的

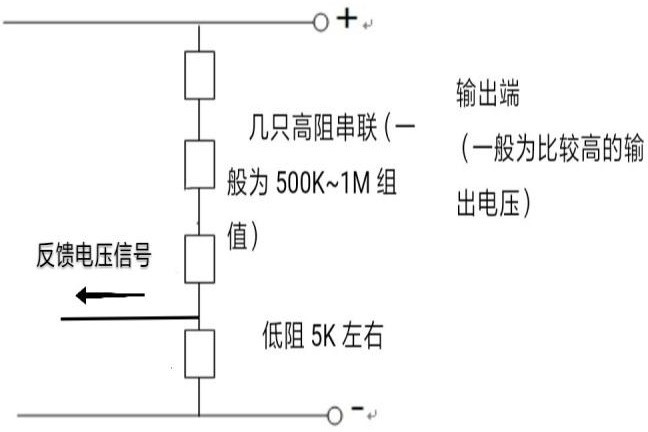

　　是使實際的電壓能按阻值的大小分壓到電阻上，當輸出電壓波動時，電阻上的分壓值也會變化，這個變化會向前段反應并由線路做出相應的調整來保證輸出電壓穩定，但所使用的串聯阻值若自身發生阻值時，就會發生反饋錯誤的信號，導致整機宕機。串聯分壓反饋電路如圖三所示：

　　a. 電阻在直流電壓下工作 b.電阻的負荷率較高 c.產品在客戶使用一段時間后出現問題 d.此線路對阻值敏感，阻值的變化會改變分壓的大小。

　　§5.總結

　　根據上述分析說明，選擇貼片高值電阻器時建議注意如下幾點：

　　5.1 盡量選擇長寬尺寸較大的產品來使用。由電阻公式 R   得知，電阻 L 加大，阻值影響小;

　　5.2 避免選用太高的電阻值產品(如 10M 以上阻值)，可設計成串聯方式來降低電阻的阻值;

　　5.3 避免使用到串聯分壓反饋(敏感型)電路里;

　　5.4 高阻使用時，建議表面要做防護處理，增加防潮保護措施.
