電阻元器件供應鏈-冠發科技今天為大家講講熱敏電阻電路工作過程，熱敏電阻的應用電路說明。

　　熱敏電阻應用電路

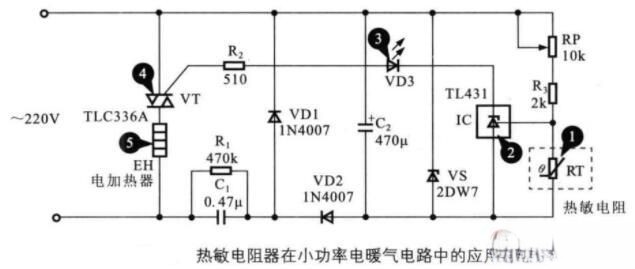

　　下圖為熱敏電阻在小功率電暖氣電路中的應用：

　　電路工作過程說明：

　　電路選用負溫度系數熱敏電阻作為感知元件，根據外界環境溫度的高低自動控制電路的啟停。

　　1、當環境溫度較低時，熱敏電阻RT的阻值較大，IC的控制端分壓較高，使IC導通，二極管VD3點亮，雙向晶閘管VT受觸發而導通，電加熱器EH通電開始升溫。

　　2、當溫度上升到一定程度之后，RT的阻值隨溫度的升高而降低，使集成電路的控制端電壓降低，VD3熄滅，雙向晶閘管VT關斷，電加熱器EH斷電停止加熱。

　　關于熱敏電阻電路工作過程，熱敏電阻的應用電路說明的知識點，想要了解更多的，可關注冠發科技官網，如有需要了解更多電阻元器件的相關技術知識，歡迎留言獲取!
